JTS150羅茨鼓風機
來源：長沙鼓風機廠發布時間：2019-07-01 16:14
性能范圍：流量：0.5～65m3/min 升壓：9.8～58.8kPa
JTS系列羅茨風機型號如下：JTS-50羅茨鼓風機 JTS-65羅茨鼓風機 JTS-80羅茨鼓風機 JTS-100羅茨鼓風機 JTS-125羅茨鼓風機 JTS-150羅茨鼓風機 JTS-200羅茨鼓風機 JTS-250羅茨鼓風機
JTS系列羅茨風機使用說明書
一、用途及使用條件
1、用途
JTS系列羅茨風機主要應用于污水處理，水泥旋窯系統，亦可用于其它行業輸送干凈空氣，但不宜輸送易燃易爆、有毒及腐蝕介質。
2、使用條件
2.1介質中微粒雜質的最大尺寸不得超過最小間隙的一半。
2.2使用壓力不得高于鼓風機銘牌所規定的升壓。
2.3進氣溫度一般不高于40℃
二、風機的潤滑
在后墻板（或齒輪箱）注油孔處加注潤滑油至油位指示針的紅點位置。在前墻板注油孔處用油槍加注適量潤滑脂。
潤滑劑用量表
|
潤 滑 劑 型 號 |
潤滑油 |
潤滑脂 |
備 注 |
|
N68防銹汽輪機油 |
3號MoS2鋰基脂或硅系列潤滑脂 |
||
|
JTS-50、65 |
約0.31 L |
約10g/孔 |
潤滑油中不允許含有水份、樹脂和焦油物質等成份 |
|
JTS-80、100 |
約0.75 L |
約15g/孔 |
|
|
JTS-125、150 |
約1.75 L |
約25g/孔 |
|
|
JTS-200、250 |
約3.20 L |
約45g/孔 |
三、羅茨風機的拆卸與組裝
機組屬重要設備，不能隨便拆卸及調整，必要時，在充分理解和掌握本資料后，方可進行。
1.拆卸
1.1拆卸中的注意事項
（1）所有聯接件和嵌合件一律刻上配合標記，特別是齒輪。
（2）不要損傷零部件，尤其是配合表面。
（3）所有墊片在拆卸時，都要測定其厚度。
（4）拆卸后的部件，特別是軸承應注意避免灰塵污染。
1.2拆卸步驟
從機組上拆掉所有附件---排放齒輪箱中的油---卸下皮帶輪（或聯軸器）---卸下齒輪箱及調整螺釘---卸下齒輪---卸下軸承蓋---卸下機殼兩側墻板。
2.組裝
2.1組裝中的注意事項
（1）檢查被拆卸的零件有無損傷現象，應特別注意檢查配合部位，若發現損傷時，應進行修復或更換。
（2）軸承應先清洗干凈，再涂上潤滑油，在安裝軸承時，工具、手等都應清洗干凈。
（3）將配合部位的灰塵徹底清除，然后涂上油。
（4）密封墊如有破損或失落時，則應更換相同厚度、材質的墊片。
2.2組裝步驟
（1）將驅動側的墻板（前墻板）安裝在機殼上。

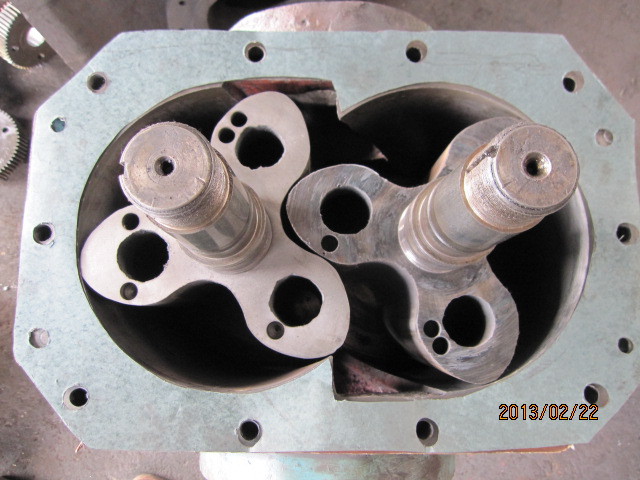

（2）將葉輪部由齒輪端裝入機殼內。
（3）將齒輪端墻板安裝在機殼上，注意軸向總間隙，不夠時可選配機殼密封墊。
（4）組裝前后軸承。組裝前軸承時，軸承箱內應填充1/2～1/3軸承空間的潤油脂。
（5）組裝齒輪。
（6）將驅動側軸承和鎖緊螺母一同裝上，裝上軸承壓蓋。
（7）調整間隙，打入定位銷。
（8）裝皮帶輪及其它附件。
2.3間隙調整
羅茨鼓風機的裝配關鍵是保證其工作間隙在規定范圍內，從而保證其性能和安全運行。間隙數據如下：
|
參 數 型 號 |
葉輪 -- 機殼 |
葉輪 — 機殼 |
葉輪—前墻板 |
葉輪 – 后墻板 |
|
a(a1、a2、a3) |
b（b1、b2） |
c |
d |
（2）葉輪---葉輪間隙（b1、b2）的調整：將葉輪轉到間隙示意圖c)位置，將從動齒輪對準主動齒輪標記壓入軸上，依次裝入齒輪擋圈，止動墊片和鎖緊螺母，并將鎖緊螺母稍稍緊上。將葉輪部試轉一圈，若不能轉動，將葉輪回轉以使接觸處在上，用銅棒輕輕敲打葉輪間隙較大部位，使齒輪與軸的錐部配合相對移動，從而達到調整葉輪間隙的目的。當葉輪之間間隙符合規定值時，將齒輪鎖緊。
（3）葉輪---墻板軸向間隙（c、d）的調整：裝配墻板時應先保證軸向總間隙c+d（調整機殼密封墊厚度）。再通過前墻板上的四組調節螺釘對葉輪軸向進行調整(見下圖)，保證兩端間隙c和d的
四、主要配件及易損件
主 要 配 件
|
名稱 型號 |
主動葉輪 |
從動葉輪 |
軸承 |
齒輪 |
|
|||
|
代號 |
數量 |
代號 |
數量 |
代號 |
數量 |
代號 |
數量 |
|
|
JTS-50 |
JTS50.1.1 |
1 |
JTS50.1.2 |
1 |
6305RS/P6 6305ZZ |
3 |
JTS50.1-05 |
2 |
|
JTS-65 |
JTS65.1.1 |
1 |
JTS65.1.2 |
1 |
1 |
|||
|
JTS-80 |
JTS80.1.1 |
1 |
JTS80.1.2 |
1 |
6307RS/P6 6308RS/P6 6308ZZ |
2 |
JTS80.1-05 |
2 |
|
1 |
||||||||
|
JTS-100 |
JTS100.1.1 |
1 |
JTS100.1.2 |
1 |
1 |
|||
|
JTS-125 |
JTS125.1.1 |
1 |
JTS125.1.2 |
1 |
6311RS/P6 6311ZZ |
3 |
JTS80.1-05 |
2 |
|
JTS-150 |
JTS150.1.1 |
1 |
JTS150.1.2 |
1 |
1 |
|||
|
JTS-200 |
JTS200.1.1 |
1 |
JTS200.1.2 |
1 |
6314RS/P6 6311ZZ |
3 |
JTS80.1-05 |
2 |
|
JTS-250 |
JTS250.1.1 |
1 |
JTS250.1.2 |
1 |
1 |
|||
JTS-50、65型羅茨風機易損件清單
|
序號 |
名稱 |
代號 |
數量 |
|
1 |
止動墊圈16 |
GB858-88 |
2 |
|
2 |
止動墊圈16 |
GB858-88 |
2 |
|
3 |
圓螺母M16X1.5 |
GB812-88 |
2 |
|
4 |
圓螺母M25X1.5 |
GB812-88 |
2 |
|
5 |
調整螺釘M12X35 |
JTS80.1-50 |
4 |
|
6 |
氈圈23X29X5 |
FJ145-79 |
1 |
|
7 |
擋油環 |
TSB.1-43 |
2 |
|
8 |
骨架油封B32X52X12 |
GB9877.1-88 |
2 |
JTS-80、100型羅茨風機易損件清單
|
序號 |
名稱 |
代號 |
數量 |
|
1 |
止動墊圈25 |
GB858-88 |
2 |
|
2 |
止動墊圈40 |
GB858-88 |
2 |
|
3 |
圓螺母M40X1.5 |
GB812-88 |
2 |
|
4 |
圓螺母M25X1.5 |
RC1.1-29 |
2 |
|
5 |
調整螺釘M12X35 |
JTS80.1-50 |
4 |
|
6 |
氈圈37X53X6 |
FJ145-79 |
1 |
|
7 |
擋油環 |
TSC.1-43 |
2 |
|
8 |
骨架油封B50X80X12 |
GB9877.1-88 |
2 |
JTS-125、150型羅茨風機易損件清單
|
序號 |
名稱 |
代號 |
|
|
1 |
止動墊圈45 |
GB858-88 |
2 |
|
2 |
止動墊圈55 |
GB858-88 |
數量 |
|
3 |
圓螺母M55X2 |
GB812-88 |
2 |
|
4 |
鎖緊螺母 |
RD.1-29 |
2 |
|
5 |
調整螺釘M12X30 |
JTS125.1-50 |
4 |
|
6 |
氈圈52 |
FJ145-79 |
1 |
|
7 |
擋油環 |
TSC.1-43 |
2 |
|
8 |
骨架油封B65X110X12 |
GB9877.1-88 |
2 |
JTS-200、250型羅茨風機易損件清單
|
序號 |
名稱 |
代號 |
數量 |
|
1 |
止動墊圈60 |
GB858-88 |
2 |
|
2 |
止動墊圈72 |
GB858-88 |
2 |
|
3 |
鎖緊螺母M60X2 |
TSE200.1-49 |
2 |
|
4 |
鎖緊螺母M70X2 |
TSE200.1-49 |
2 |
|
5 |
調整螺釘M12X35 |
JTS80.1-50 |
4 |
|
6 |
氈圈65 |
FJ145-79 |
1 |
|
7 |
擋油環 |
TSE.1-43 |
2 |
|
8 |
骨架油封B80X110X12 |
GB9877.1-88 |
2 |
